Connexions et circuits électroniques de la bağlama électrique : comment les réaliser ?

Ce qui influence le plus le timbre d'une bağlama électrique, ce sont les connexions électroniques, les circuits et les matériaux électroniques installés à l'intérieur du saz. L'image ci-dessous montre de bons et de mauvais exemples de connexions.

Les micros transforment la vibration des cordes en signaux électriques variables. Ces signaux doivent être façonnés par différents composants et connexions électroniques, puis envoyés à un système d'amplification (préampli, ampli, table de mixage, etc.) pour devenir un son audible. Les musiciens appellent « circuit de timbre » les systèmes qui remplissent précisément cette fonction, et il en existe plusieurs types aux caractéristiques différentes.

Deux types de circuits de timbre sont couramment utilisés sur les bağlamas électriques.

Circuit de contrôle de timbre passif : Les signaux électriques produits par les micros passent par divers commutateurs, réglages de niveau et filtrage passif avant d'atteindre les appareils d'amplification. Aucune amplification n'est appliquée au signal, et les composants électroniques utilisés entraînent une légère baisse du niveau du signal d'origine. Si ces circuits sont utilisés avec de grands systèmes sonores, le niveau du signal devient insuffisant, et il faut ajouter entre le circuit et le système des dispositifs d'amplification du signal (pédale, processeur, etc.). Sur les petits systèmes appelés « çanta anfi » (amplis portables), dont les étages de préamplification sont en général plus puissants, le problème de faiblesse du signal est moins ressenti, voire absent.

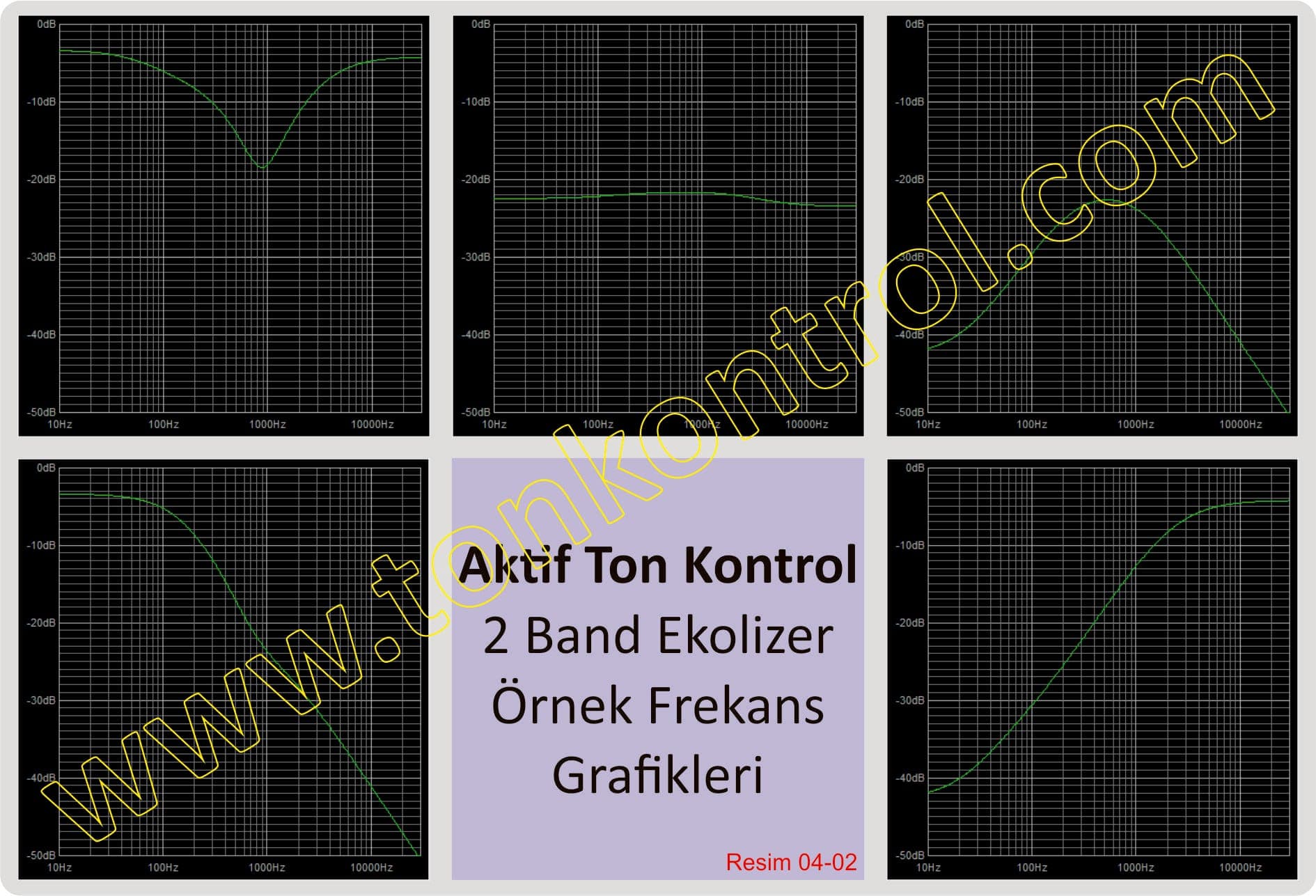

Circuit de contrôle de timbre actif : Les signaux électriques produits par les micros passent par divers commutateurs, réglages de niveau, filtrage actif et préamplification avant d'être envoyés aux appareils d'amplification. Les signaux issus des micros sont filtrés et préamplifiés avant d'être envoyés en sortie. Si ces circuits sont utilisés avec de grands systèmes sonores, il n'y a pas de problème d'insuffisance de signal, et il n'est pas nécessaire d'intercaler des systèmes supplémentaires comme une pédale ou un processeur.

Les systèmes de contrôle de timbre mériteraient de longs développements techniques. Mais plutôt que de noyer les musiciens dans ces détails, il vaut mieux énumérer les points importants que doivent surveiller ceux qui ne maîtrisent pas le sujet. Un système de contrôle de timbre idéal doit être conçu en respectant les caractéristiques suivantes.

1. Il faut impérativement utiliser des composants électroniques de qualité et de valeurs exactes. La qualité des commutateurs (switches) et des éléments de réglage de niveau (potentiomètres) est très importante dans le circuit.
2. Limiter au minimum le câblage du circuit : les connexions doivent être faites par cartes électroniques (PCB) plutôt qu'avec des fils.
3. Pour le câblage, privilégier des câbles en cuivre multibrins de qualité. Les câbles monobrin (semblables au fil de sonnette) ne doivent jamais être utilisés.
4. Éviter de rallonger les câbles des micros ; si nécessaire, remplacer ces câbles par un câble d'origine, sans épissure.
5. Entre le circuit et le jack de sortie, utiliser impérativement un câble blindé (coaxial) de qualité.
6. Relier les masses de tous les composants passifs du circuit (switches, potentiomètres, jack, etc.) par un câble de masse en cuivre multibrins de qualité, et raccorder cette liaison à la masse commune du circuit.
7. Recouvrir entièrement la face arrière de la pièce de bois sur laquelle le circuit est monté avec une feuille d'aluminium ou de cuivre, pour former une masse commune.
8. Si un circuit de préamplification actif est utilisé, veiller à ce qu'il soit bien conçu, réalisé avec des composants de qualité, et de préférence sur un circuit imprimé double face à masse commune.
9. Toutes les soudures du circuit doivent être bien faites et de qualité ; il ne doit pas y avoir de soudures défectueuses, dites « soudures froides ».

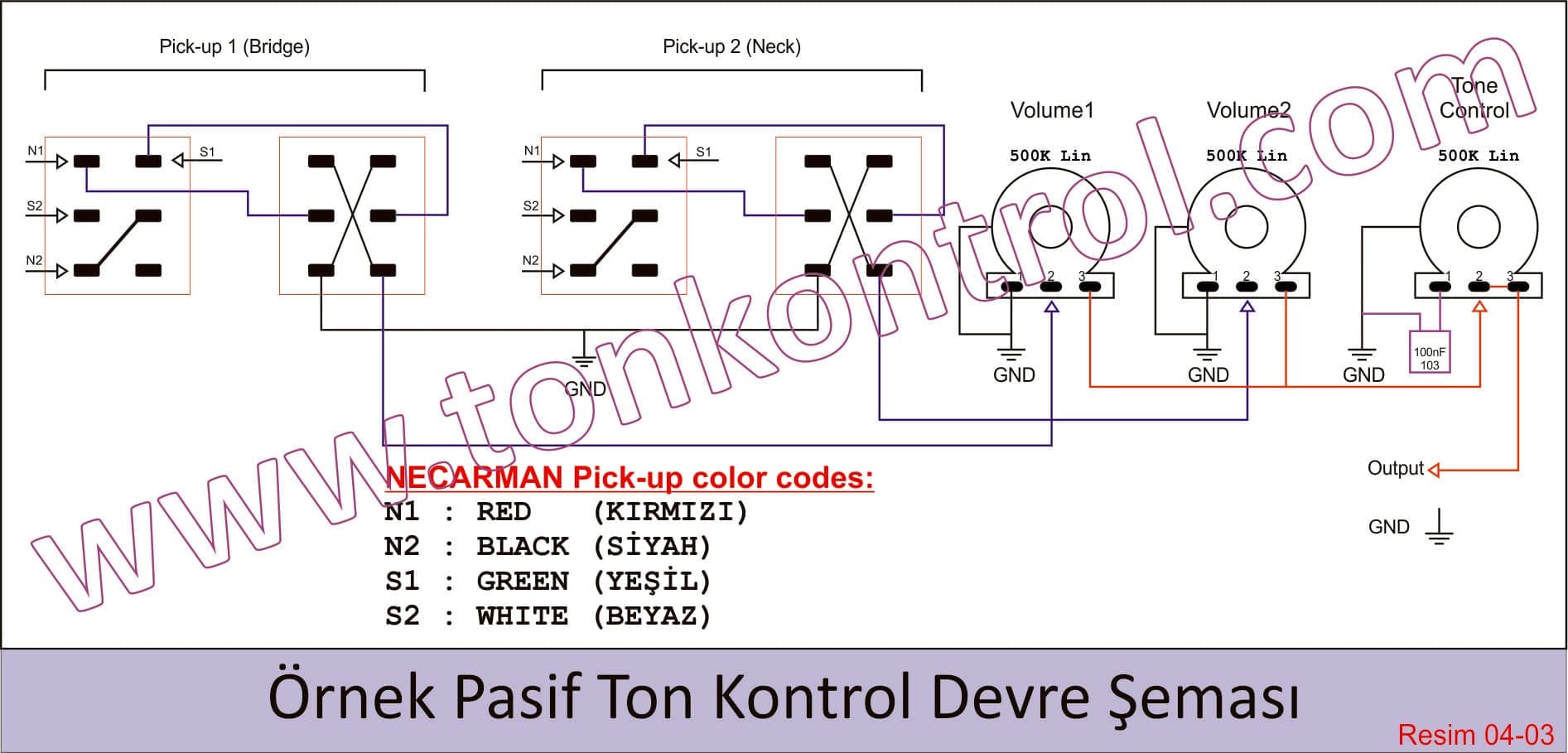

Enfin, pour ceux que cela intéresse, nous partageons le schéma du circuit de contrôle de timbre passif, avec le codage couleur des micros Necarman.
