Ηλεκτρονικές συνδέσεις και κυκλώματα στο ηλεκτρικό σάζι: πώς πρέπει να είναι;

Το σημαντικότερο στοιχείο που επηρεάζει τον ηχόχρωμα του ηλεκτρικού σαζιού είναι οι ηλεκτρονικές συνδέσεις μέσα στο σάζι, τα ηλεκτρονικά κυκλώματα και τα ηλεκτρονικά υλικά που χρησιμοποιούνται. Στην παρακάτω εικόνα φαίνονται καλά και κακά παραδείγματα συνδέσεων.

Τα ηχητικά σήματα που οι μαγνήτες μετατρέπουν σε μεταβλητά ηλεκτρικά σήματα πρέπει, μέσα από διάφορα ηλεκτρονικά στοιχεία και τρόπους σύνδεσης, να επεξεργάζονται και να περνούν στα συστήματα ενίσχυσης (προενισχυτής, ενισχυτής, μίκτης κ.λπ.), ώστε να γίνονται ακουστά ηχητικά σήματα. Τα συστήματα που οι μουσικοί ονομάζουν «κύκλωμα ήχου» εκτελούν ακριβώς αυτή τη λειτουργία, με διαφορετικά χαρακτηριστικά το καθένα.

Στα ηλεκτρικά σάζια χρησιμοποιούνται συνήθως δύο τύποι κυκλώματος ήχου.

Παθητικό κύκλωμα ελέγχου ήχου: Τα ηλεκτρικά σήματα που δημιουργούν οι μαγνήτες περνούν από διάφορους διακόπτες, έλεγχο στάθμης και παθητικό φιλτράρισμα, και μετά φτάνουν στις συσκευές ενίσχυσης. Το σήμα δεν ενισχύεται καθόλου, και τα ηλεκτρονικά στοιχεία που χρησιμοποιούνται οδηγούν σε μικρή μείωση της αρχικής στάθμης του σήματος. Όταν τέτοια κυκλώματα χρησιμοποιούνται σε μεγάλα ηχητικά συστήματα, το σήμα μπορεί να είναι ανεπαρκές και χρειάζεται να μπουν ανάμεσα συστήματα ενίσχυσης (πεντάλ, επεξεργαστής κ.λπ.). Στα μικρά συστήματα που λέγονται «ενισχυτής τσάντας», οι ενισχυτικές βαθμίδες της συσκευής είναι συνήθως ισχυρότερες, οπότε το πρόβλημα του αδύναμου σήματος γίνεται λιγότερο αισθητό ή δεν γίνεται καθόλου.

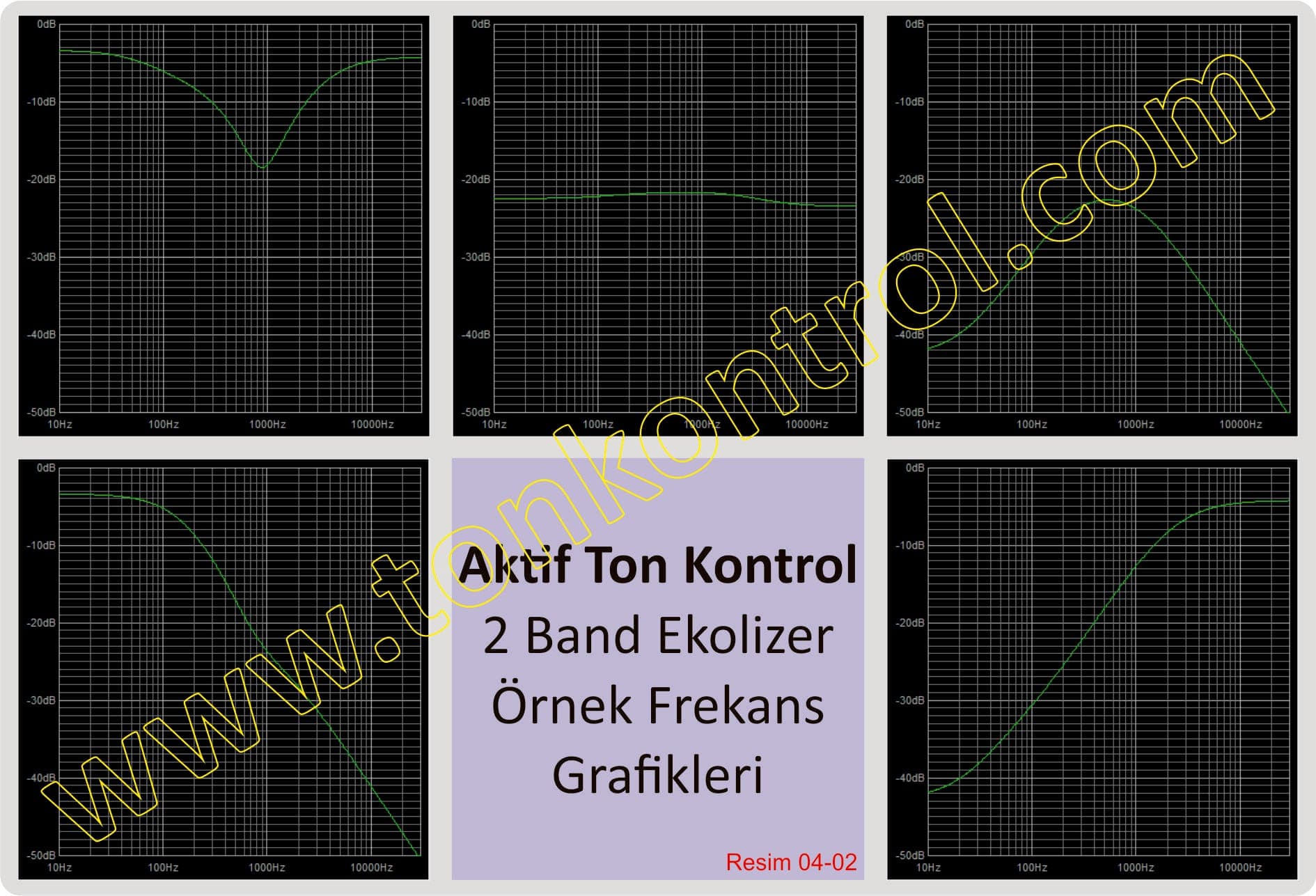

Ενεργό κύκλωμα ελέγχου ήχου: Τα σήματα που παίρνονται από τους μαγνήτες περνούν από διακόπτες, έλεγχο στάθμης, ενεργό φιλτράρισμα και ενίσχυση πριν βγουν στην έξοδο. Όταν τέτοια κυκλώματα χρησιμοποιούνται σε μεγάλα ηχητικά συστήματα, δεν υπάρχει πρόβλημα ανεπαρκούς σήματος και δεν χρειάζεται να μπουν ανάμεσα πρόσθετα συστήματα, όπως πεντάλ ή επεξεργαστής.

Οι τεχνικές λεπτομέρειες των συστημάτων ελέγχου ήχου θα χρειάζονταν πολλή έκταση, όμως αντί να βυθίσουμε τους μουσικούς σε αυτές, είναι καλύτερο να αναφέρουμε τα σημαντικά σημεία που πρέπει να προσέξουν όσοι δεν έχουν τεχνικές γνώσεις. Ένα ιδανικό σύστημα ελέγχου ήχου πρέπει να φτιάχνεται προσέχοντας τα παρακάτω.

1. Οπωσδήποτε ποιοτικά ηλεκτρονικά στοιχεία με σωστές τιμές. Η ποιότητα και τα χαρακτηριστικά των διακοπτών (switches) και των ποτενσιόμετρων (ρύθμισης στάθμης) έχουν μεγάλη σημασία στο κύκλωμα.
2. Η καλωδίωση πάνω στο κύκλωμα πρέπει να είναι στο ελάχιστο δυνατό, και οι συνδέσεις να γίνονται με πλακέτες ηλεκτρονικών κυκλωμάτων (PCB) και όχι με καλώδια.
3. Για την καλωδίωση του κυκλώματος πρέπει να προτιμώνται ποιοτικά χάλκινα καλώδια με πολλά νημάτια. Τα καλώδια με ένα νήμα (σαν καλώδιο κουδουνιού) δεν πρέπει σε καμία περίπτωση να χρησιμοποιούνται στην καλωδίωση.
4. Αποφεύγετε τις προσθήκες στα καλώδια των μαγνητών· αν χρειαστεί, αυτά τα καλώδια πρέπει να αντικαθίστανται με ενιαία καλώδια του ίδιου τύπου, χωρίς ενώσεις.
5. Ανάμεσα στο κύκλωμα και την υποδοχή εξόδου πρέπει οπωσδήποτε να χρησιμοποιείται ποιοτικό θωρακισμένο (ομοαξονικό) καλώδιο.
6. Τα μεταλλικά περιβλήματα (σασί) όλων των παθητικών στοιχείων του κυκλώματος (διακόπτες, ποτενσιόμετρα, υποδοχές κ.λπ.) πρέπει να ενώνονται με ποιοτικό πολύκλωνο χάλκινο καλώδιο σασί, και αυτή η σύνδεση να γίνεται στο κοινό σασί του κυκλώματος.
7. Η πίσω επιφάνεια του ξύλου όπου θα τοποθετηθεί το κύκλωμα πρέπει να καλυφθεί πλήρως με αλουμινόχαρτο ή χάλκινη μεμβράνη, ώστε να δημιουργηθεί κοινό σασί.
8. Αν χρησιμοποιείται κύκλωμα ενεργού προενισχυτή, πρέπει να προσέξετε ότι είναι σωστά σχεδιασμένο, με ποιοτικά ηλεκτρονικά στοιχεία, κατά προτίμηση σε διπλής στρώσης PCB με κοινό σασί.
9. Όλες οι συγκολλήσεις στο κύκλωμα πρέπει να είναι σωστά και ποιοτικά γίνονται· δεν πρέπει να υπάρχουν λανθασμένες συγκολλήσεις, γνωστές ως ψυχρές κολλήσεις.

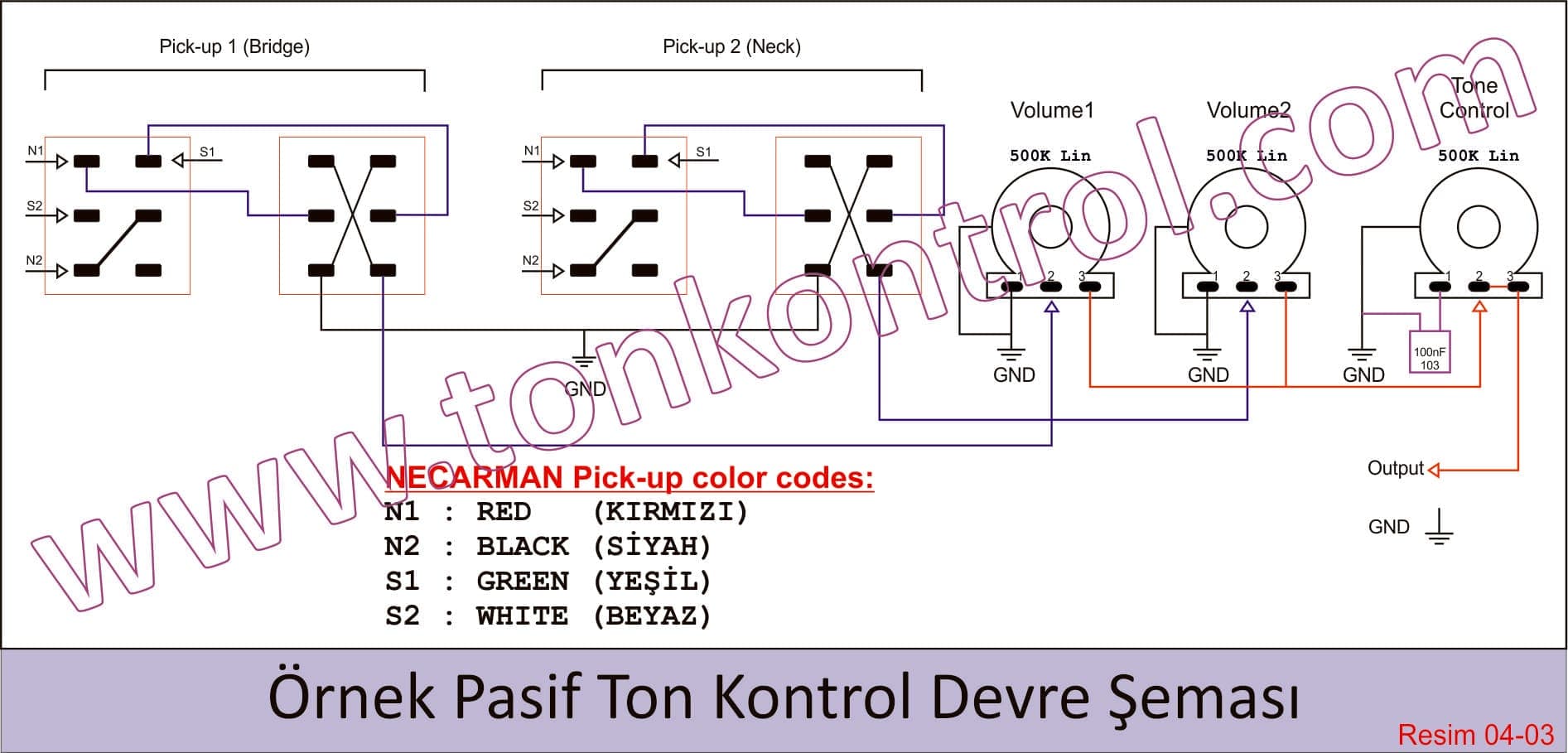

Τέλος, για όσους ενδιαφέρονται, μοιραζόμαστε το διάγραμμα του παθητικού κυκλώματος ελέγχου ήχου με τα χρώματα κωδικοποίησης των μαγνητών Necarman.
