Эквалайзеры

Эквалайзер Teber для саза - HzN TBR 02

HzN TBR-02

Эквалайзер на 5 полос с фейзером и дисторшном; работает одновременно с одним звукоснимателем и пьезодатчиком.

Этот продукт снят с производства.

Спросить об этом устройстве

Написать в WhatsApp+90 532 440 00 19Заполнить форму обратной связи

Технические характеристики

Эквалайзер
5 полос
Входы
Один звукосниматель и пьезокристалл под подставкой
Эффекты
Фейзер (Leslie) и дисторшн
Потребление тока
около 5 мА
Размер панели
95 мм x 58 мм
Аналогичный размер
примерно Fishman Prefix Plus

TonKontrol.com, производство HzN TBR 02
Полностью турецкие разработка и производство.

Особенности

  • К схеме можно одновременно подключить звукосниматель и пьезокристалл под подставкой.
  • Звукосниматель или пьезокристалл можно включать отдельно или вместе.
  • Когда включён звукосниматель, кнопкой можно настраивать его тембр.
  • 5-полосный графический эквалайзер и регулятор master volume позволяют корректировать сигнал.
  • Специально разработанные фейзер (Leslie) и дисторшн можно включать по желанию отдельно или вместе.
  • Низкое потребление тока (около 5 мА при включённых всех схемах) обеспечивает долгий срок работы батареи.
  • Для монтажа пайка не нужна. Выходной джек и батарея подключаются соединительным кабелем с разъёмом, а соединения звукоснимателя и пьезокристалла выполняются через специальные клеммы.
  • Размер панели (95 мм x 58 мм) примерно соответствует Fishman Prefix Plus.

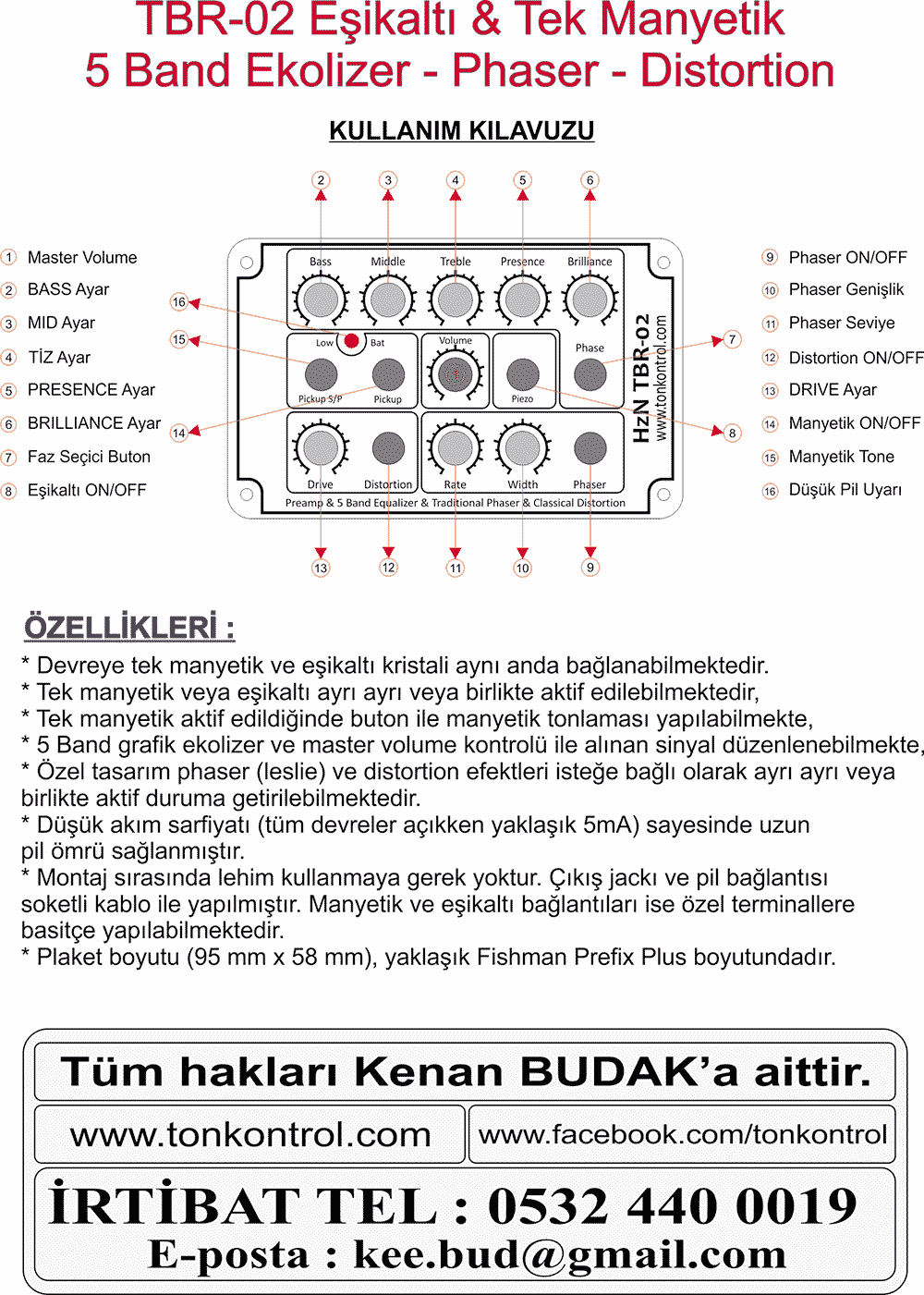

Руководство по TBR-02: назначение 16 органов управления на передней панели и особенности устройства

Скачать руководство по использованию и монтажу TBR-02 (PDF, на турецком языке)

Частые вопросы

HzN TBR-02 всё ещё производится?

Нет, производство HzN TBR-02 прекращено. Руководство по использованию и монтажу можно скачать на этой странице.

Можно ли использовать звукосниматель и пьезодатчик вместе?

Да. Звукосниматель и пьезокристалл подключаются одновременно; кнопками «Звукосниматель» и «Пьезо» их можно включать по отдельности или вместе. Кнопка Pickup S/P даёт звукоснимателю дополнительную тональную коррекцию.

Как настроить фейзер?

Фейзер включается кнопкой ON/OFF. Потенциометр RATE задаёт время поворота (0,1–1,8 с), WIDTH — фазовый тембр, а потенциометр Phaser — уровень эффекта.

На что обратить внимание при использовании дисторшна?

Перед включением эффекта убавьте потенциометр драйва (Drive), после включения постепенно увеличивайте его. Высокий уровень драйва может вызвать свист и звон.

Сколько работает батарея?

При всех включённых схемах устройство потребляет около 5 мА и работает примерно 100 часов от щелочной батареи 9 В. Когда напряжение падает ниже 7,5 В, загорается светодиод LOW BAT; если фейзер не используется, устройство ещё некоторое время продолжает работать.

Нужна ли пайка при монтаже?

Нет. Выходной джек и батарея подключаются соединительным кабелем с разъёмом, а кабели звукоснимателя и пьезокристалла вставляются в специальные клеммы. Размер панели 95 мм x 58 мм, примерно как у Fishman Prefix Plus.
